Кантование грузов механизмами

Детали массой более 100 кг переворачивают специальными механическими кантователями. Поворачивание деталей вокруг продольной горизонтальной оси выполняют цепными кантователями, которые навешивают на крановые крюки; клещевыми кантователями-манипуляторами, получившими распространение в кузнечно-прессовом производстве и при электросварочных работах. Поворот деталей вокруг вертикальной оси выполняют с помощью роликов, тележек, поворотных кругов, столов станков и т. п. Для поворота (перестановки) деталей вокруг вертикальной оси на Уралмашзаводе, например, работают поворотные столы грузоподъемностью до 100 т.

Конструкции механических кантователей различны. Кантователь, предназначенный для переворачивания плоских заготовок, состоит из двух качающихся столов и двух шарнирно закрепленных на раме пневматических цилиндров. Столы соединены со штоками цилиндров осями. Деталь, уложенная на стол, после включения обоих цилиндров, поворачивается примерно на 95—100° (на фигуре изображено тонкими линиями) и перекидывается на стол. В вертикальном положении она удерживается упорами. При опускании столов в первоначальное положение деталь останется на столе и ляжет обратной стороной вверх. Поворотный стол, устанавливаемый возле станка или на станке. Деталь, положенная на него краном, может поворачиваться в горизонтальной плоскости на любой угол.

Строповка пакетов полос

Рис. 1. Строповка пакетов полос, кругов, шестигранников, уголков длиной до 4 м, масса груза до 3000 кг: а — двумя одноветвевыми стропами с крюком; б — двумя одноветвевыми стропами двойным обхватом; в — двумя одноветвевыми стропами со скобой

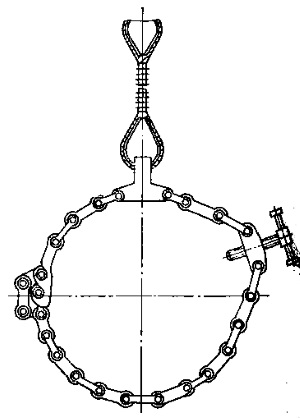

Строповка круглых болванок полуавтоматической строп-удавкой

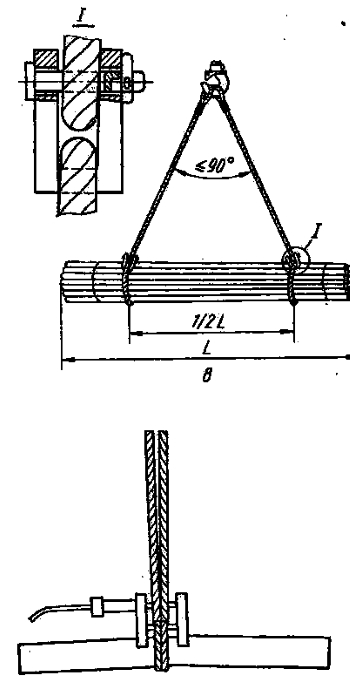

Рис. 2. Строповка круглых болванок полуавтоматической строп-удавкой

Приспособление для установки и транспортировки деталей

Рис. 3. Приспособление для установки и транспортировки деталей (грузоподъемностью 500 кг)

Кантование грузов

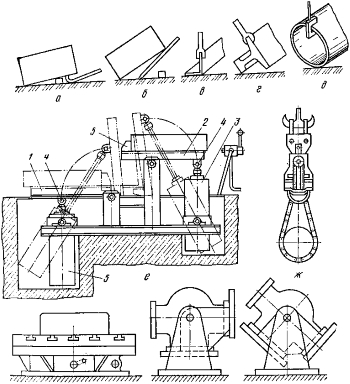

Рис. 4. Кантование грузов: а, б — прямоугольной детали с помощью лома; в, г, д — профильного проката и труб с помощью кантовальной скобы; е — пневматический кантователь; с — поворотная подвеска (крановая); з — подвесной кантователь с электродвигателем; и, к — приспособления для кантования деталей на 90°

Крючок стропальщика для разворота и направления деталей

Рис. 5. Крючок стропальщика для разворота и направления деталей (материал: СтЗкп)

Вилка стропальщика

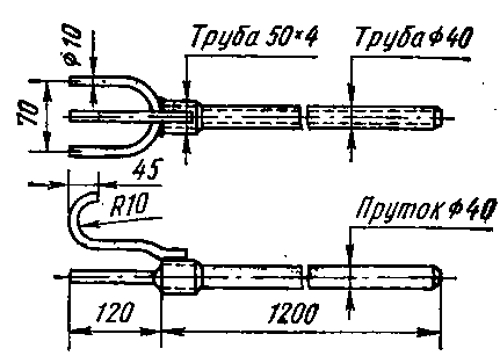

Рис. 6. Вилка стропальщика

Ломик

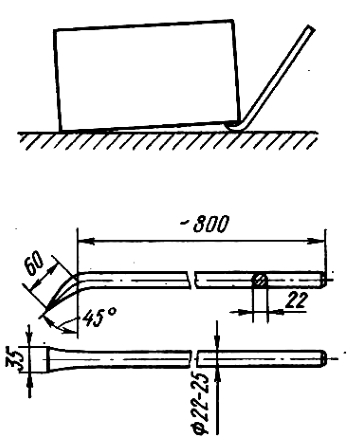

Рис. 7. Ломик (сталь 40)

Кантователь для фасонного проката

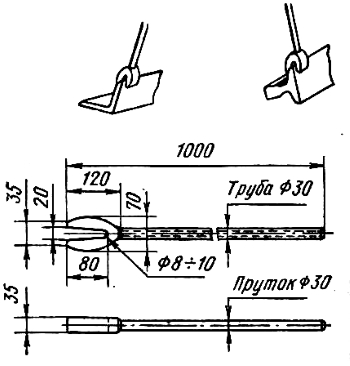

Рис. 8. Кантователь для фасонного проката (сталь 40)

Несложное приспособление (люлька) для кантования нетяжелых деталей на 90° показано на рис. 4, и, к. Деталь ставят на кантователь до упора в вертикальную стенку качающегося угольника, который вместе с деталью поворачивают вручную за рукоятку. При массе детали до 200 кг и длине рукоятки 250 мм усилие, необходимое для поворота, не превышает 50—60 Н.

Цепной электрокантователь предназначен для кантования деталей массой до 200 т. Бесконечная роликовая цепь кантователя приводится в движение электродвигателем через редукторы и вращается со скоростью 6—9 м/мин. Подвешенные посредством скоб к крюкам кранов спаренные кантователи могут поворачивать и транспортировать детали от станка к станку, т. е. использоваться в качестве грузозахватного средства.

Для кантования деталей серийного и массового производства должны предусматриваться специальные кантователи, устанавливаемые в потоке. При индивидуальном производстве кантовальное оборудование обходится дорого, потому что используется с малой нагрузкой. Единичные крупногабаритные детали выгоднее переворачивать и поворачивать на кантовательных площадках.

Кантователь для труб

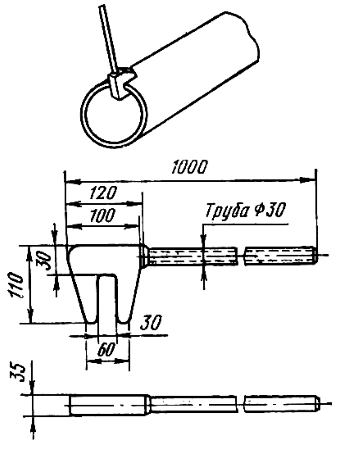

Рис. 9. Кантователь для труб (сталь 40)

Источник информации: http://stroy-technics.ru/article/kantovanie-gruzov-mekhanizmami

06.11.2016
