Rotomax Vetter Krantechnik GMBH
Rotomax Vetter Krantechnik GMBH

Rotomax – зарегистрированная торговая марка завода Vetter Krantechnik GMBH (Германия)

Более чем столетняя история завода Vetter GMBH (год основания - 1889) свидетельствует о постоянном совершенствии производства и накопленном техническом потенциале. Одним из направлений немецкого завода является выпуск как стандартных, так и специальных моделей кантователей под маркой Rotomax® (ротомакс). Годы инноваций и собственных разработок привели к выпуску высококачественных кантователей для переворота, перемещения или вращения различных грузов и материалов, в том числе нестандартных форм.

Предприятие Vetter GMBH входит в число лидеров европейских заводов по производству высокотехнологического грузоподъемного оборудования. В линейке оборудования от Vetter широко представлена крановая техника для различных областей применения и кантователи под торговой маркой Rotomax®.

Благодаря инвестициям в разработки и оптимизацию процесса производства, все грузоподъемное оборудование собирается под строгим контролем качества: в 1992 г. завод прошёл сертификацию по ISO 9001, а в 2001г. - по ISO 9001:2000.

Грузоподъемная техника завода успешно реализуются по всему миру. Ежегодно выпускаются тысячи наименований от легких консольных кранов, до кантователей Rotomax® грузоподъемностью 150 тонн. Эти данные красноречиво свидетельствуют об опыте, компетентности, неизменном качестве и доверии, которое оказывают клиенты к продукции завода Vetter. Форма, технические характеристики, используемые материалы - все можно спроектировать под запросы клиента. Вы ставите задачу, специалисты проектного отдела успешно ее решают. Выпускаются как серийные модели кантователя, так и специальные установки для решения нестандартных, а часто и уникальных производственных задач. Среди прочих преимуществ, кантователи ротомакс разгружают производственный процесс, увеличивают КПД рабочего персонала, сокращают время простоя и исключают повреждения перемещаемого груза.

В России кантователи Rotomax® поставляется официальными представителями завода Vetter.

Виды кантователей:
КАНТОВАТЕЛЬ ROTOMAX RV

Кантователи с ручным изменением расстояния между лентами.
Безопасность, удобство, быстрота, щадящее отношение к грузу, снижение числа задействованных для операции рабочих – все это залог высокой рентабельности использованиякантователей Rotomax® RV.
Особым преимуществом кантователя данной серии является его мобильность. Кантователь серии RV легко транспортируется непосредственно к месту работы где установлен любой консольный кран.

Грузоподъемность: 1000-10000 кг

Применение:

  • кантователь грузов
  • кантователь подвесной
  • кантователь для кранов
  • кантователь для сварочных работ
  • кантователь металлических заготовок
  • и многое другое

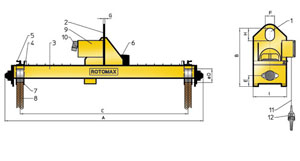

Грузоподъемность: 1000-10000 кг

1 - Подвесная петля
2 - Подвес
3 - Траверса
4 - Приводная тележка
5 - Пружинный затвор
6 - Электропривод
7 - Приводное колесо
8 - Лента
9 - Система управления
10 - CEE-штекерный разъем
11 - Кабель пульта
12 - Пульт управления

Позиционирование груза: при помощи тормозного двигателя.
Сеть: 400 V 50 Hz (трехфазный ток)
Управляющее напряжение: 24 В
Управление: при помощи пульта на кабеле с командами «влево», «вправо», «аварийное выключение»
Эксплуатация: режим периодической нагрузки

КАНТОВАТЕЛЬ ROTOMAX RE

Кантователи груза с раздельными подвесами и системой синхронизации.

Кантователи Rotomax® RE отличаются простотой в эксплуатации и высокой мобильностью. Устройство коммутируется с любым краном: достаточно подвесить его на крюк. Для начала работы требуется только подвод электропитания.
Все модели кантователей Rotomax могут быть оснащены дополнительной боковой регулировкой груза (электрической или механической) и автоматическим компенсатором груза. В качестве грузоподъёмного средства могут устанавливаться полиэстеровые ленты (с покрытием или без).

Грузоподъемность: 3000-20000 кг

Применение:

  • кантователь грузов
  • кантователь опоки
  • кантователь двутавра
  • кантователь металлических заготовок
  • и многое другое

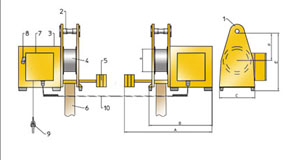

Грузоподъемность: 3000-20000 кг

1 - подвесная петля
2 - болты
3 - стальной корпус
4 - приводное колесо
5 - противовес
6 - лента / цепь
7 - система управления
8 - Розетка CEE (5-полюсная)
9 - кабель пульта управления
10 - спиральный кабель (соединительный)

Позиционирование груза: при помощи тормозного двигателя.
Сеть: 400 V 50 Hz (трехфазный ток)
Управляющее напряжение: 24 В
Управление: при помощи пульта на кабеле с командами «влево», «вправо», «аварийное выключение»
Эксплуатация: режим периодической нагрузки

КАНТОВАТЕЛЬ ROTOMAX COMPACT

Серия компактных кантователей с постоянным расстоянием между лентами.

Кантователи Rotomax® Compact коммутируется с любым краном: достаточно подвесить его на крюк. При необходимости, можно разместить два устройства Compact. Тогда, обслуживание поворотных приспособлений происходит при помощи единого дистанционного пульта управления, который управляет двумя устройствами одновременно и кантователи работают синхронно.
Для работы с более тяжёлыми грузами необходима установка стальных транспортирующих сеток или цепей. Для безопасного переворота деталей с острыми краями, установка комплектуется специальным магнитным предохранителем.

Грузоподъемность: 1000-30000 кг *

Применение:

  • кантователь двигателя
  • кантователь мостовых блоков
  • кантователь ванн для гальванизации
  • кантователь плит (бетон, металл, сталь)
  • кантователь балок коробчатого сечения
  • и многое другое

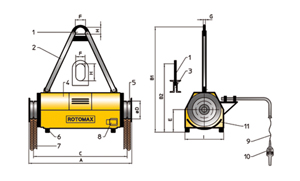

Грузоподъемность: 1000-30000 кг

1 - подвесная петля
2 - стандартный подвес
3 - короткий подвес
(особое оснащение)
4 - стальной корпус
5 - приводное колесо
6 - установочная опора
7 - лента или цепь
8 - CEE-штекерный разъем
9 - кабель пульта управления
10 - пульт управления
11 - ограничитель ленты

Позиционирование груза: при помощи тормозного двигателя.
Сеть: 400 V 50 Hz (трехфазный ток)
Управляющее напряжение: 24 В
Управление: при помощи пульта на кабеле с командами «влево», «вправо», «аварийное выключение»
Эксплуатация: режим периодической нагрузки

* возможно специсполнение версии Rotomax® Compact грузоподъемностью в 50 000 кг

КАНТОВАТЕЛЬ ROTOMAX RVE

Кантователи груза большой грузоподъемности с электрическим приводом изменения расстояния между лентами.

Кантователь Rotomax® RVE позволяет вращать вокруг своей оси любые твердотельные предметы весом до 50 тонн на специальных стропах или цепях, которые приводятся в движение электродвигателями, расположенными на специальном устройстве – траверсе. Металлоконструкции, станины, блоки двигателей, плиты, элементы оборудования и другие различные объекты можно поворачивать, переворачивать, вращать без трудоемкой и предварительной подготовки. И все это при очень высоком уровне безопасности!

Грузоподъемность: 10000-50000 кг

Применение:

  • кантователь тяжелых грузов
  • кантователь нагретых заготовок
  • кантователь плит (бетон, металл)
  • кантователь литейных форм и деталей
  • кантователь для нестандартных грузов
  • и многое другое

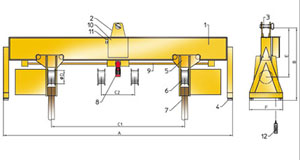

Грузоподъемность: 10000-50000 кг

1 - Траверса
2 - Стандартный подвес
3 - Болты
4 - Опоры
5 - Поворотное устр-во
6 - Приводное колесо
7 - Ленты
8 - Привод переустановки
9 - Ось переустановки
10 - Система управления
11 - Розетка-CEE (5-полюсная)
12 - Пульт управления с кабелем

Позиционирование груза: при помощи тормозного двигателя.
Сеть: 400 V 50 Hz (трехфазный ток)
Управляющее напряжение: 24 В
Управление: при помощи пульта на кабеле с командами «влево», «вправо», «аварийное выключение»
Эксплуатация: режим периодической нагрузки

КАНТОВАТЕЛЬ ROTOMAX RVM

Кантователи повышенной грузоподъемности с ручным изменением расстояния между лентами.

Некомпетентность в обращении с крупногабаритными грузами часто является причиной повреждения груза. Грузы перемещаются и переворачиваются при недостаточном оснащении рабочим оборудованием, что также негативно сказывается на времени работы. Надёжный выход из ситуации есть – это устройство для переворота груза кантователь серии RVM.
Кантователь Rotomax® RVM - универсального средство для переворота или кантования крупногабаритных, в том числе нестандартной формы грузов, а также особо тяжелых объектов на производстве.

Грузоподъемность: 10000-150000 кг

Применение:

  • кантователь вагонов
  • кантователь особо тяжелых грузов
  • кантователь нестандартных грузов
  • кантователь габаритных заготовок
  • кантователь для судовых дизелей
  • и многое другое

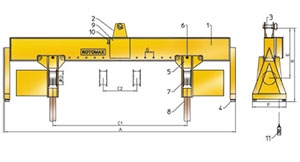

Грузоподъемность: 10000-150000 кг

1 - Траверса
2 - Стандартный подвес
3 - Болты
4 - Опоры
5 - Поворотное устр-во
6 - Фиксирующие болты
7 - Приводное колесо
8 - Ленты
9 - Система управления
10 - Розетка CEE (5-полюсная)
11 - Пульт управления с кабелем

Позиционирование груза: при помощи тормозного двигателя.
Сеть: 400 V 50 Hz (трехфазный ток)
Управляющее напряжение: 24 В
Управление: при помощи пульта на кабеле с командами «влево», «вправо», «аварийное выключение»
Эксплуатация: режим периодической нагрузки
